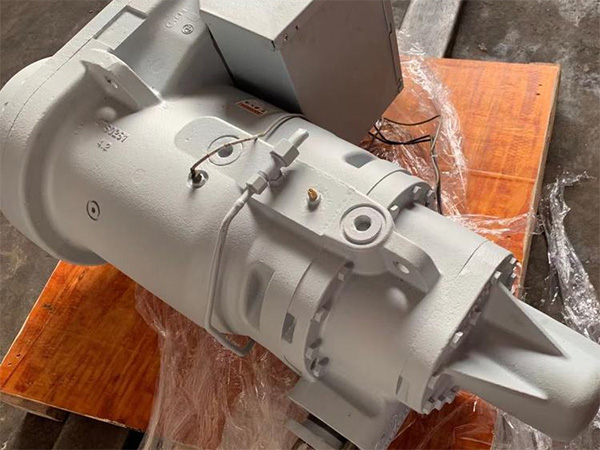

日立50HP螺杆机参数>型号:50ASCCW-Z 压缩机重量: 420KG 压缩机功率:37KW 3-2P 适用电压:380/415V -50HZ 起动方式:星-三角 机油注入量:7L 最高承受压力: 4.2MPa
工作原理
螺杆压缩机是通过由5 个凸啄组成的阳转子(以下简称为M 转子)与由6 个凹啄组成的
阴转子(以下简称为F 转子)的啮合形成齿形空间吸入冷媒,通过减小齿形空间来压缩冷媒
至所定压力。
〔吸入行程〕
从在轴向到半径方向上开口的吸入口吸入冷媒。随着转子的回转,在转子下侧,啮合分开,齿沟长度增大,冷媒被吸入齿形空间。
〔压缩行程〕
从齿沟的吸入侧开始进行齿形的啮合,密封线渐渐向排出侧行进,齿形空间减少,进行压缩。〔压缩行程〕
通过随着冷媒一起吸入的润滑油,在转子间隙内形成油膜密封,同时对转子进行润滑。阳转子和阴转子渐渐靠近排出口进行压缩,压力升高。排出行程〕齿形空间与排出口连上,开始排出行程。此行程持续到排出端,直到齿形空间的冷媒被完全送出为止。
